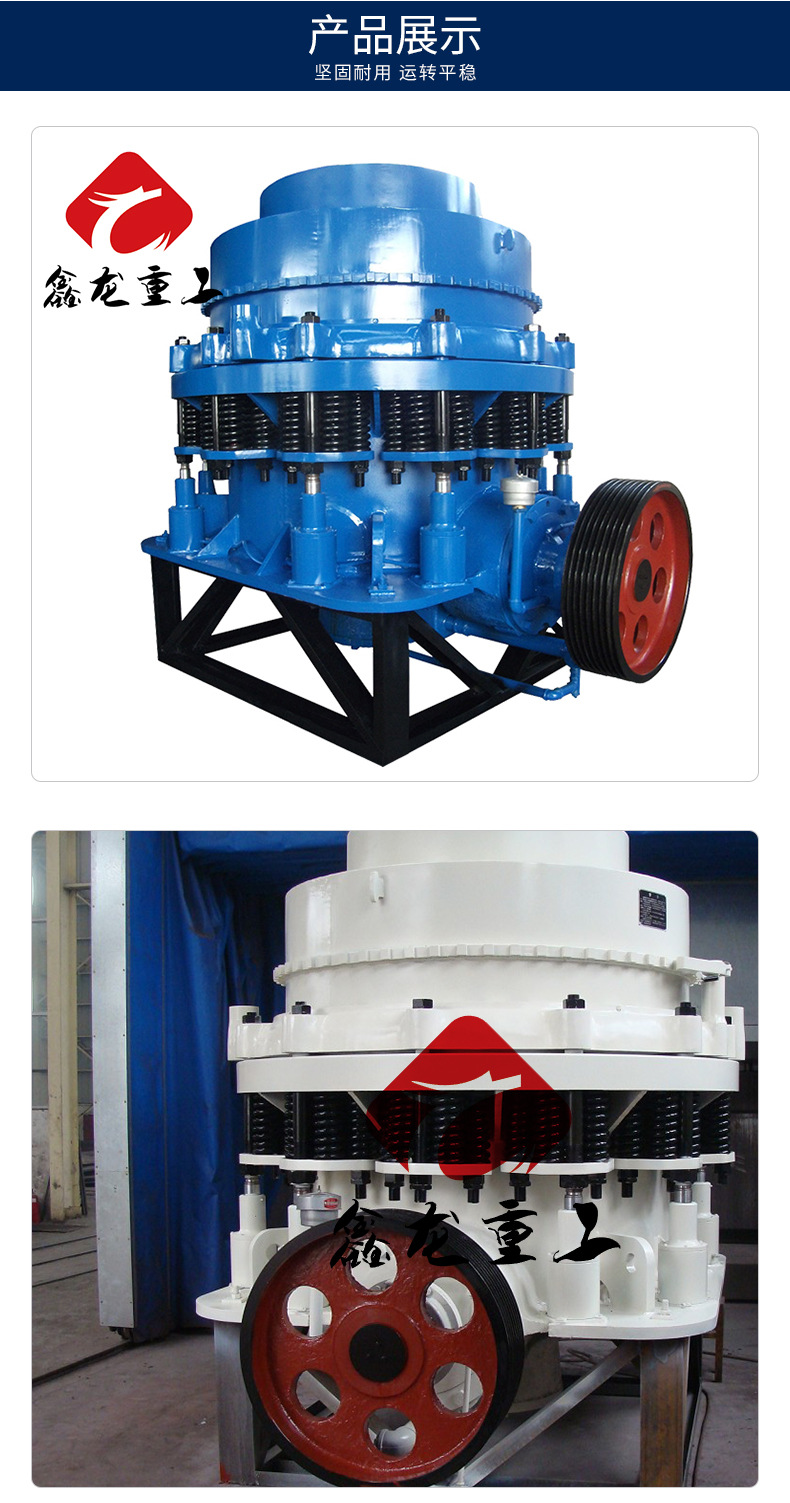

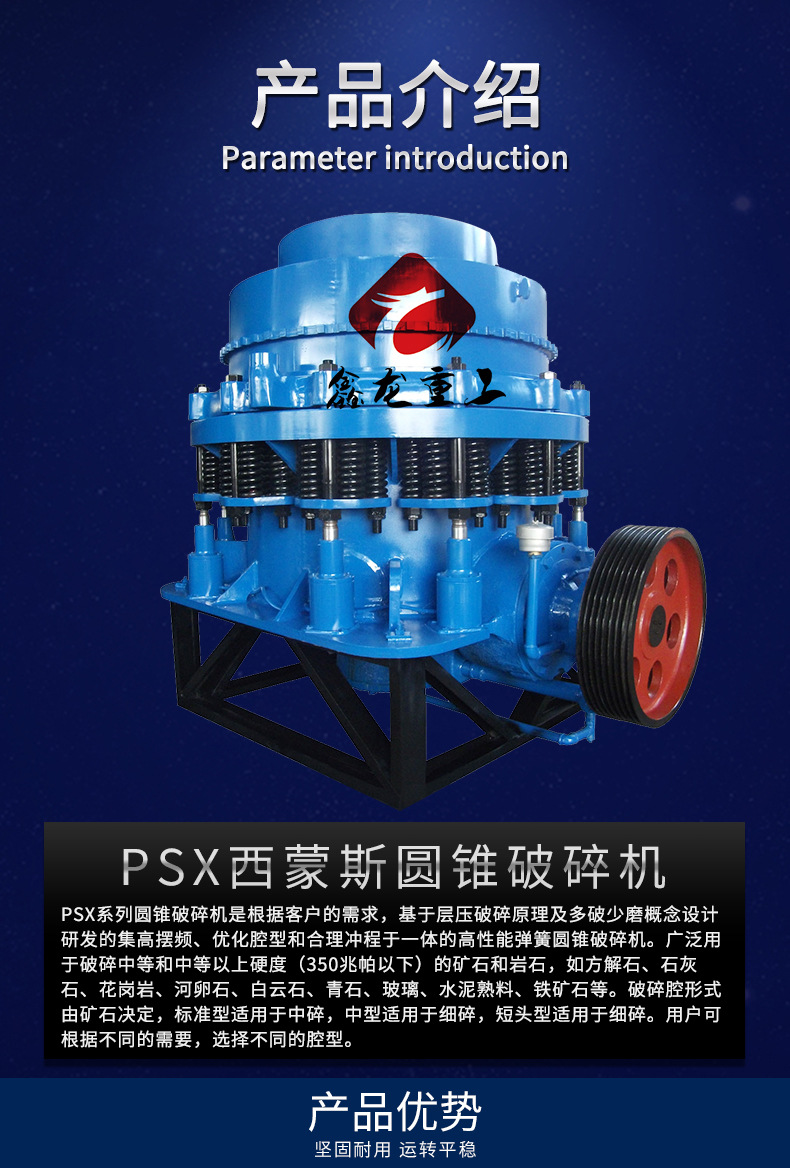

PSX西蒙斯圆锥破碎机
PSX系列圆锥破碎机是根据客户的需求，基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的高性能弹簧圆锥破碎机。广泛用于破碎中等和中等以上硬度（350兆帕以下）的矿石和岩石，如方解石、石灰石、花岗岩、河卵石、白云石、青石、玻璃、水泥熟料、铁矿石等。破碎腔形式由矿石决定，标准型适用于中碎，中型适用于细碎，短头型适用于细碎。用户可根据不同的需要，选择不同的腔型。
结构组成
圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成；其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。
工作原理
圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、传动轴和圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过三角带带动主机皮带轮，内部齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，排矿口增大。异物从碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，恢复正常工作破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。

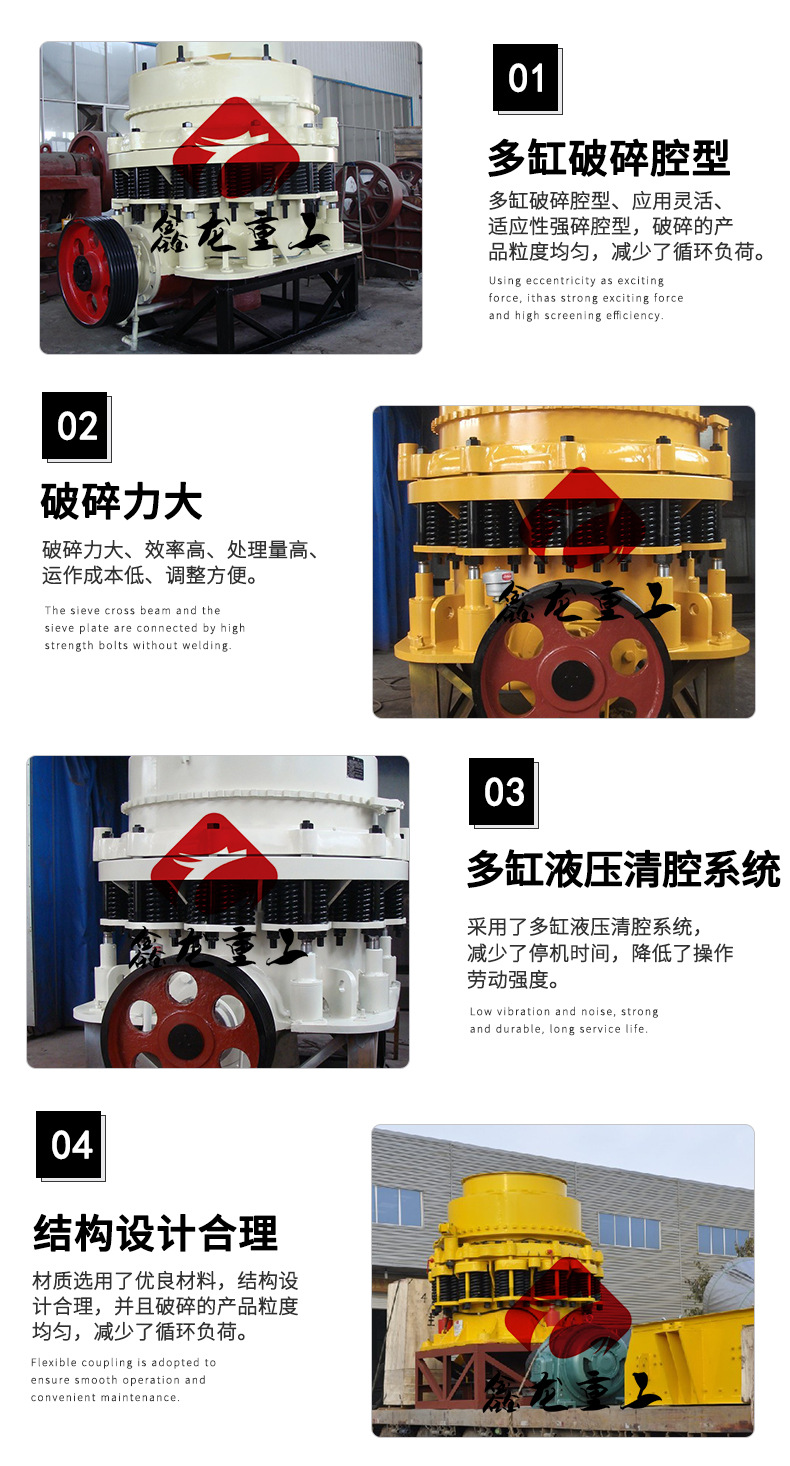

产品优势
1、多缸破碎腔型、应用灵活、适应性强碎腔型，破碎的产品粒度均匀，减少了循环负荷。
2、破碎力大、效率高、处理量高、运作成本低、调整方便。
3、采用了多缸液压清腔系统，减少了停机时间，降低了操作劳动强度。
4、材质选用了优良材料，结构设计合理，并且破碎的产品粒度均匀，减少了循环负荷。
